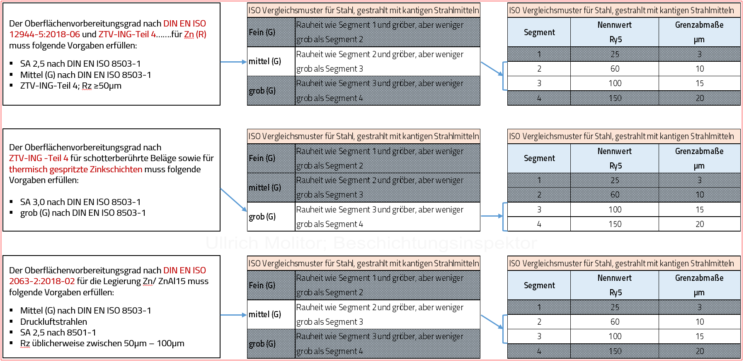

Die nachfolgende Grafik soll den kausalen Zusammenhang zwischen der Normen-Vorgabe und den darin enthaltenden Normen-Verweisen darstellen.

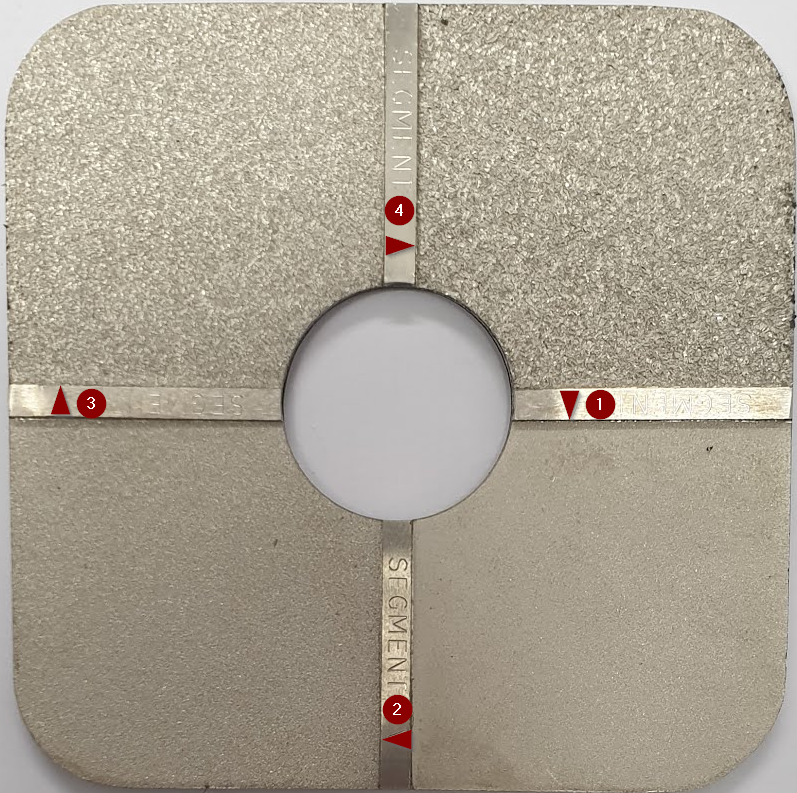

Die unten dargestellte Grafik zeigt das Rauheitsvergleichsmuster für Grit(Kantig)-Strahlmittel nach DIN EN ISO 8503-1 „Bestimmung des Rauheitsgrades (Grit) auf gestrahlter Oberfläche“
Die DIN EN ISO 8503-1 legt die Anforderungen an ISO- Rauheitsvergleichsmuster für den den Sicht- und Tastvergleich fest, die mit kugeligen(shot) und kantigen(grit) Strahlmitteln gestrahlt worden sind.
Zum Prüfen der Oberfläche, wird das Rauheitsvergleichsmuster auf die gestrahlte Oberfläche aufgelegt und mit dem Fingernagel werden die einzelnen Flächen im Wechsel mit dem Substrat im mittleren (runden) Ausschnitt abgetastet.
